Zamonaviy sanoat ishlab chiqarishida lazerli payvandlash "ko'rinmas hunarmand" ga aylandi, bu avtomobilsozlik, 3C elektronika, aerokosmik va yangi energiya kabi sohalarda ishlab chiqarishni doimiy ravishda yangilash imkonini berdi. Ishlab chiqarish jarayonlari rivojlanib borgan sari, tobora murakkab payvandlash muammolari paydo bo'lmoqda: litiy batareyalarda ultra yupqa 0,08 mm nikel-qoplamali mis yorliqlar, 3C elektronika- da 853 N dan ortiq kuchlanish talablari bilan ikki tomonlama mis lenta bilan payvandlash. yuqori haroratli aerokosmik qotishmalarni chuqur-penetratsion payvandlash.
Shu fonda kvazi{0}}uzluksiz to‘lqin (QCW) lazerli payvandlash texnologiyasi an’anaviy uzluksiz to‘lqin (CW) lazerli payvandlash soyasidan chiqib ketmoqda. QCW o'zining noyob energiya chiqishi xususiyatlari va jarayonning moslashuvchanligi bilan yuqori aks ettiruvchi materiallar, issiqlikka sezgir substratlar va yuqori-aniqlik talablarini o'z ichiga olgan ilovalar uchun asosiy yechimga aylanmoqda. Ushbu maqola QCW lazerli payvandlashning o'sishini texnik printsiplar, dastur samaradorligi va sanoat tendentsiyalari nuqtai nazaridan ko'rib chiqadi.
I. QCW va CW lazerli payvandlash o'rtasidagi asosiy farqlar
QCW va CW lazerli payvandlash faqat bitta so'z bilan farq qilsa-da, ularning energiya chiqarish mexanizmlari, jarayon xususiyatlari va qo'llash stsenariylari tubdan farq qiladi. Bu farqning zamirida payvandlash sifati, samaradorligi va jarayon barqarorligini muvozanatlash uchun energiya qanday etkazib berilishi va nazorat qilinishi yotadi.
1. Energiya chiqishi xarakteristikalari: eng yuqori quvvat va o'rtacha quvvat
CW lazerlari energiyani doimiy ravishda chiqaradi, natijada nisbatan past tepalik quvvati, lekin barqaror va yuqori o'rtacha quvvat, ularni uzoq, uzluksiz payvand choklari va qalinroq materiallar uchun mos qiladi.
QCW lazerlari, aksincha, lazer energiyasini yuqori -vazifa-sikl impulslariga siqish uchun Q-kommutatsiya yoki modulyatsiya texnologiyasidan foydalanadi. Bu o'rtacha quvvatdan 10 baravar yuqori quvvat darajasini oshirish imkonini beradi, impuls energiyalari bir necha yuz joulga etadi. Natijada mis va alyuminiyning aks ettirish to'siqlarini engib o'tishga qodir, issiqlik to'planishi va materialning deformatsiyasini minimallashtirishga qodir bo'lgan intensiv, bir zumda energiya etkazib berish.

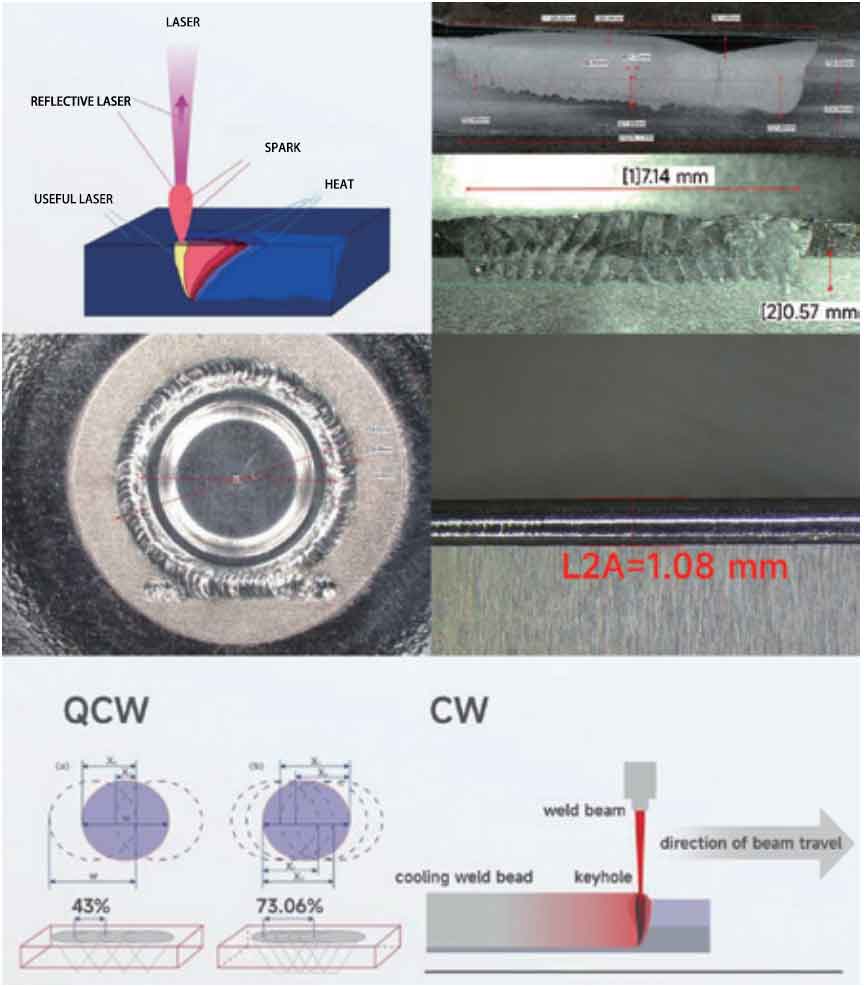

Energiya zichligi nuqtai nazaridan QCW lazerlari chuqur va aniq payvandlash uchun ideal "tirnoq shaklidagi" penetratsion profilga o'xshab, -kenglik va kenglik nisbati katta bo'lgan yuqori konsentrlangan eritilgan hovuz hosil qiladi. CW lazerlari Gauss energiya taqsimotini namoyish etadi, kengroq va sayozroq eritilgan hovuzlarni hosil qiladi, bir xil, uzluksiz bo'g'inlar uchun ko'proq mos keladi.
2. Jarayonning xususiyatlari: moslashuvchanlik va barqarorlik
QCW texnologiyasining eng muhim yangiliklaridan biri uning ikki-rejim qobiliyatidir. Modulyatsiya modullarini CW lazer arxitekturasiga integratsiyalash orqali QCW tizimlari impulsli va uzluksiz ishlash o'rtasida muammosiz almashishi mumkin. Bu bitta lazer manbaiga ham nozik nuqtali payvandlash, ham samarali tikuv payvandlash ishlarini bajarishga imkon beradi, bu avtomatlashtirilgan ishlab chiqarish liniyalarida uskunalar konfiguratsiyasini soddalashtiradi.
CW lazerli payvandlash juda barqaror va nazorat qilish oson bo'lsa-da, yupqa, aks ettiruvchi yoki issiqlikka sezgir materiallar- bilan ishlashda kamroq moslashuvchan.
| Elementlar | QCW | CW |
| LAZER REJIMI | Intervalgacha yorug'lik emissiyasi, intervalgacha energiya chiqishi, rejimni almashtirishni qo'llab-quvvatlaydi | Doimiy yorug'lik emissiyasi va uzluksiz energiya chiqishi |
| Eritilgan hovuz barqarorligi | Energiya konsentratsiyalangan va harakat vaqti qisqa, natijada kalit teshigi atrofida bir tekis taqsimlangan erigan hovuz va g'ovaklik, yoriqlar va chayqalish kabi kamroq nuqsonlar paydo bo'ladi. | Uzoq ish vaqti, katta issiqlik o'tkazuvchanligi va katta erigan hovuz maydoni tufayli kalit teshigining qulashi yuzaga keladi. |
| Nosozliklarni tuzatish qiyinligi | Bu impulsning takrorlanish chastotasi, eng yuqori quvvati, zarba kengligi va ish aylanishi kabi bir nechta parametrlarni sozlashni talab qiladi, bu esa uni qiyin vazifaga aylantiradi. | Faqat to'lqin shakli, tezlik, quvvat va defokusni hisobga olish kerak; sozlash oddiy. |
| Energiya samaradorligi | Yuqori elektro{0}}optik konversiya samaradorligi, impulslar o‘rtasida energiya yo‘qotilishi yo‘q |
Doimiy energiya iste'moli, yuqori issiqlik yo'qotilishi |
3. Amaldagi materiallar va payvandlash natijalari
Materiallar:
QCW lazerlari aks ettiruvchi yuqori{0}}qotishmalarni (mis, alyuminiy), oʻta yupqa plyonkalar va mikro{2}}ulovchi tuzilmalarni payvandlashda ustundir. CW lazerlari qalinligi 1 mm dan ortiq bo'lgan materiallar uchun, ayniqsa avtomobil dvigatel bloklari va yonilg'i baklari kabi yuqori muhrlanish ko'rsatkichlarini talab qiladigan ilovalar uchun ko'proq mos keladi.
Payvandlashning ko'rinishi va kuchi:
QCW payvand choklari odatda impulslarning bir-biriga mos kelishi tufayli aniq "baliq{0}}shkalasi" naqshini namoyon qiladi, CW payvandlari esa silliq, uzluksiz tikuvlarni hosil qiladi. CW payvandlash odatda yuqori bo'ylama metallurgiya uzluksizligini ta'minlasa-da, QCW payvand choki kuchi ko'pgina aniq ishlab chiqarish ilovalari uchun etarli.
II. WUHAN KING LAZER QCW payvandlash yechimlari: texnologiyadan sanoatda joriy etishgacha
Nozik ishlab chiqarishga ortib borayotgan talabni qondirish uchun WUHAN KING'S LASER keng qamrovli QCW kvazi{0}}uzluksiz nozik payvandlash yechimini taqdim etdi. Oʻzining QCW tolali lazer seriyasi- asosida ishlab chiqilgan yechim tashqi optik yoʻllar, galvanometr tizimlari va aqlli boshqaruv platformalarini birlashtirib, avtomatlashtirilgan ishlab chiqarish liniyalariga uzluksiz integratsiyani taʼminlaydi.
Bu QCW tizimlari ham impulsli, ham uzluksiz rejimlarni qo‘llab-quvvatlaydi va real vaqtda monitoring, to‘lqin shaklini tahrirlash, parametrlarni sozlash va dasturlashtiriladigan interfeyslar kabi ilg‘or funksiyalarni taklif etadi. Yuqori quvvat, minimal issiqlik taʼsir zonalari-va erigan hovuzning mukammal barqarorligi bilan ular, ayniqsa, yangi energiya batareyalari, 3C elektronikasi va tibbiy asboblarda qoʻllaniladigan yuqori-aks ettiruvchi va issiqlikka sezgir-materiallar uchun juda mos keladi.
2025 yilda WUHAN KING'S LASER o'zining QCW mahsulot portfelini to'liq yangilashni yakunladi va mavjud modellar va dastur stsenariylarini sezilarli darajada kengaytirdi. Yangi joriy qilingan havo sovutgichli QCW lazerlari{2}}qo‘lda ishlov berish va ixcham sanoat tizimlari uchun ko‘proq moslashuvchanlikni ta’minlaydi. QCW mahsulot liniyasi endi 50/500 Vt dan 1500/15000 Vt gacha quvvat diapazonlarini qamrab oladi, havo sovutgichli modellar esa 600/6000 Vtgacha yetadi.
Bundan tashqari, moslashtirilgan optik tizimlar, tanlanadigan tolali yadro diametrlari va ixtiyoriy payvandlashni boshqarish, jarayon monitoringi va ko'rishni aniqlash tizimlarini o'z ichiga olgan moslashtirilgan echimlar mavjud bo'lib, samaradorlik va mahsulotning mustahkamligini yaxshilash uchun aniq nazorat va avtomatlashtirilgan ishlash imkonini beradi.
III. Oddiy sanoat ilovalari
Yangi energiyali lityum batareya yorlig'ini payvandlash
Lityum batareya yorlig'ini payvandlash batareyaning xavfsizligi, ishlash muddati va ishonchliligiga bevosita ta'sir qiluvchi muhim jarayondir. Etakchi akkumulyator ishlab chiqaruvchisi uchun bir loyihada 0,15 mm nikel plitalari 0,08 mm nikel bilan qoplangan mis va alyuminiy tagliklarga-payvandlangan, bunda mustahkamlik va nol yonish- uchun qat'iy talablar qo'yilgan.
150/1500 Vt quvvatli havo sovutgichli QCW lazeridan-professional galvanometr va boshqaruv tizimi bilan birgalikda foydalanib, WUHAN KING LAZERI barqaror, nuqsonsiz-payvandlarga erishdi. Olingan bo'g'inlarda g'ovaklik yoki orqa tomondan kuyish yo'q-, valentlik kuchi 1,5 kgf dan oshdi va mijozning talablariga to'liq javob beradi.
Lityum batareyani muhrlash tirnoqli payvandlash
Tirnoqlarni muhrlash batareyani ishlab chiqarishdagi yakuniy inkapsulyatsiya bosqichidir va juda aniqlik va mustahkamlikni talab qiladi. 0,9 mm alyuminiy mixlar va alyuminiy qopqoq plitalarini o'z ichiga olgan yuqori-standart loyihada WUHAN KING'S LASER 600/6000 Vt quvvatga-kuchli QCW lazerini optimallashtirilgan optik moslashuvga ega bo'ldi.
Payvandlash natijalari 0,75 mm chuqurlikdagi, payvand choki kengligi 1,18 mm va CPK qiymati 1,45 ga teng bo'lgan yoriqlar, teshiklar yoki chayqalishlarsiz toza yuzalarni ko'rsatdi, bu mijozlarning barcha talablaridan oshib ketadi.
3C elektronika sanoatida mis chiziqli payvandlash
3C elektronikasini ishlab chiqarish yupqa, aks ettiruvchi materiallarni yuqori-aniqlik bilan payvandlashni talab qiladi. 0,15 mm mis choyshablar va ikki tomonlama shakllantirish talablarini o'z ichiga olgan mis lentani payvandlash loyihasida impuls rejimida ishlaydigan 150/1500 Vt havo-sovutilgan QCW lazer past issiqlik kiritishi bilan yuqori quvvatni ta'minladi.
Ushbu yondashuv qattiq ishlash standartlariga javob beradigan 853 N kuchlanish kuchiga ega yuqori aks ettiruvchi misning barqaror payvandlashiga erishib,-yoqilg'i yonish va etarli darajada eritilishning oldini oldi.
Payvandlashdan tashqari, WUHAN KING'S LASER QCW yechimlari olmosni kesish, keramikani qayta ishlash va nozik burg'ulashda ham keng qo'llaniladi.
IV. Xulosa va sanoat istiqbollari
QCW lazerli payvandlash texnologiyasining yuksalishi tasodifiy emas. QCW yuqori darajada aks ettiruvchi va issiqlikka sezgir materiallarni payvandlashda CW lazerlarining cheklashlarini samarali hal qilib,{1}}sanoat ishlab chiqarishini yuqori aniqlik, past issiqlik yo‘qotish va kengroq qo‘llash qamrovi sari yangilashning muhim omiliga aylandi.
Oldinga qarab, QCW lazerli payvandlash uchta asosiy yo'nalishda rivojlanishi kutilmoqda:
Kattaroq razvedka – sozlash murakkabligini kamaytirish uchun AI{0}}parametrlarini optimallashtirish;
Yuqori samaradorlik - 2000 Gts dan ortiq impuls chastotalari, muvozanat tezligi va energiya nazorati;
Yaxshilangan xarajat{0}}samaradorligi – ommaviy qabul qilishni tezlashtirish uchun CW lazerlari yordamida xarajatlardagi farqni qisqartirish.
Yangi energiya, 3C elektronika va avtomobil ishlab chiqarishning jadal rivojlanishi bilan QCW lazerli payvandlash niche yechimdan asosiy sanoat tanloviga o'tmoqda. Ilg'or aerokosmik materiallar, tibbiy komponentlar va yangi{2}}avlod batareya tuzilmalarini ulashda davom etar ekan, QCW texnologiyasi global ishlab chiqarishning yuqori-sifatli rivojlanishida tobora muhim rol o'ynaydi.
WUHAN KING'S LASER o'zining QCW kvaz{0}}uzluksiz aniq payvandlash yechimlarini ilgari surish, ilg'or ishlab chiqarishni doimiy o'zgartirish va yangilashga hissa qo'shuvchi professional texnologiyalar va kompleks xizmatlar- orqali yuqori ishlov sifati va mahsuldorligini ta'minlashga sodiq qoladi.
